現在可以用本文中介紹的電子輕觸開關電路轉換現有的220V主電源燈開關電路。這個想法是圍繞芯片M668構建的，它僅使用了少數其他組件來實現建議的輕觸開關ON / OFF應用。

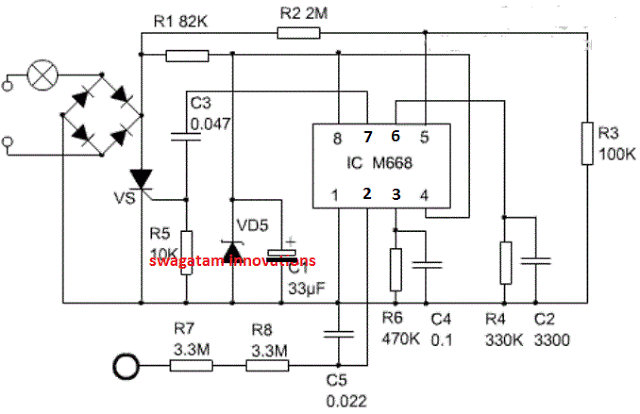

詳解220V電子輕觸開關電路

這個簡單的電子輕觸開關電路如何工作

指示的4個二極管構成了基本的橋式二極管網絡，晶閘管用于為負載切換市電220V AC，而IC M668用于在觸摸輕觸開關時處理ON / OFF閂鎖動作。

橋接網絡通過R1將交流電整流為直流電，從而將交流電限制在電路的安全水平，而VD5則適當?shù)卣{(diào)節直流電。最終的結果是將一個經過整流的，穩定的6V DC應用于操作的觸摸電路。

觸摸板使用R7 / R8與限流網絡相連，因此，用戶在將手指放在該觸摸板上時不會感覺到震動感。

可從以下幾點了解IC的各種引腳功能：

電源正極施加到引腳#8，并接地到引腳#1(負極)觸摸板上的觸摸信號發送到引腳#2，邏輯在輸出引腳#7上轉換為“開”或“關”。

隨后，來自引腳7的信號將SCR和連接的負載驅動為ON或OFF狀態。

C3確保SCR不會由于響應觸摸板觸摸不當或觸摸不當而產生多個脈沖而被錯誤觸發。R4和C2形成一個振蕩器級，用于實現IC內信號的所需處理。

來自R2 / R5的同步信號通過IC的引腳5在內部分配。IC的引腳4具有非常關鍵和有趣的功能。當與正極線或Vcc連接時，IC使輸出交替切換ON / OFF，從而允許光或負載根據觸摸板上的每次觸摸交替切換ON和OFF。

但是，當引腳#4接地或連接到負極線Vss時，它將IC轉換為4級調光器電路。

意思是，在此位置，觸摸板上的每次觸摸都會使負載(例如燈)以逐漸變暗或逐漸變亮的方式依次減小或增加其強度(并在末端變?yōu)镺FF)。
